[TIP] 하나의 솔리드 바디에서 필요한 면에 대한 투영면적 계산방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 하나의 솔리드 데이터에서 필요한 면에 대한 투영면적 계산하는 방법에 대해 알아보겠습니다.

[ 프로 -> 투영면적 ]

투영 면적이란?
선택한 개체를 특정 평면상에 투영했을 때의 면적 값을 구하는 기능 입니다.

투영 면적 계산 시 개체를 선택하여야 하는데 하나의 데이터로 이루어진 모델링 상에서 필요한 면에 대한 투영면적 계산하는 방법에대해
알아보도록 하겠습니다.

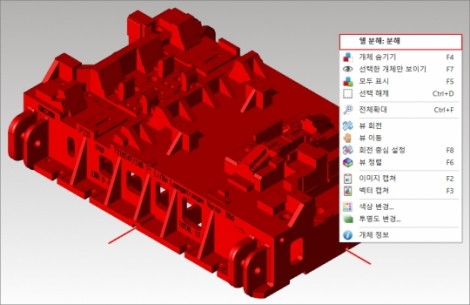

1. [ 편집 -> 쉘 분해 ] 기능을 이용하여 솔리드 바디를 각각의 서피스로 분해 합니다.

하나의솔리드바디_투영면적계산1

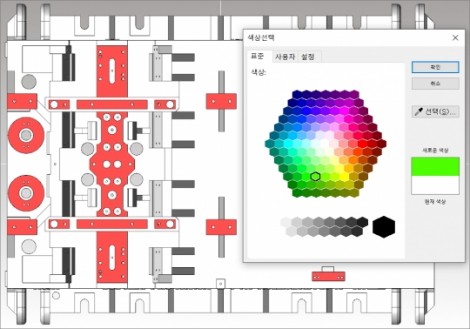

2. [ 편집 -> 색상변경 ] 쉘 분해 기능으로 서피스로 분해 된 면에서 투영면적 계산 시 필요한 면을 선택하여 색상변경 기능을 사용하여 색상변경 합니다.

하나의솔리드바디_투영면적계산2

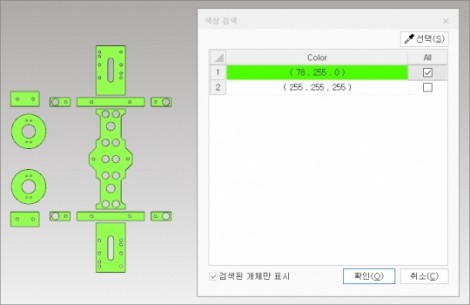

3. [ 편집 -> 색상으로 검색 ] 색상변경한 면을 색상으로 검색 기능을 이용하여 필요한 면을 검색 합니다.

하나의솔리드바디_투영면적계산3

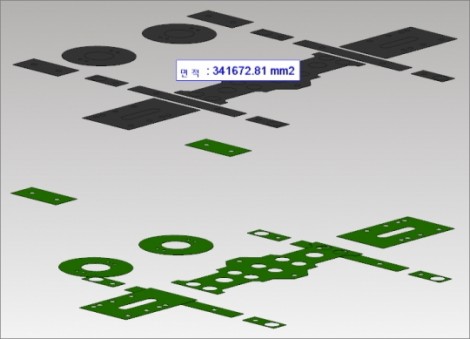

4. [ 프로 -> 투영면적 ]  색상으로 검색 기능을 이용하여 검색된 면을 선택하여 투영면적 계산 기능을 사용 합니다.

하나의솔리드바디_투영면적계산4

하나의 솔리드 바디 데이터로 되어있는 데이터 같은 경우 [ 쉘 분해 ]  , [ 색상변경 ] , [ 색상으로 검색 ] , [투영면적 ]

4가지 기능을 이용하여 하나의 솔리드 데이터에서 필요한 부분의 면에 대한 투영면적 값을 측정 할 수 있습니다.

감사합니다!
