[TIP] 측정한 바운드 박스의 면적 치수 추가 방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 바운드 박스 측정후 측정한 바운드 박스의 면적을 구하는 방법에 대해 알아보겠습니다.

바운드 박스 란?
개체의 외곽 사이즈를 X , Y , Z 값으로 한번에 나타내는 기능 입니다.

[ 분석 -> 물적속성측정 -> 바운드박스 ]

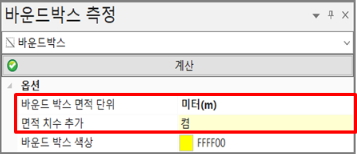

1. 바운드박스 기능 실행 시 좌측 옵션에서 [ 바운드 박스 면적 단위 ] 설정 합니다.

2. [면적 치수 추가 ] ” 켬 ” 으로 설정합니다.

바운드박스-면적표시1

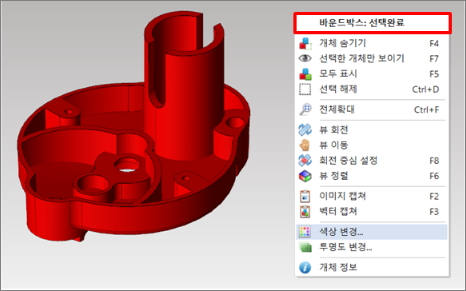

3. 측정할 개체 선택 후 마우스 오른쪽 버튼을 눌러 [ 바운드박스 : 선택완료 ] 선택 합니다.

바운드박스-면적표시2

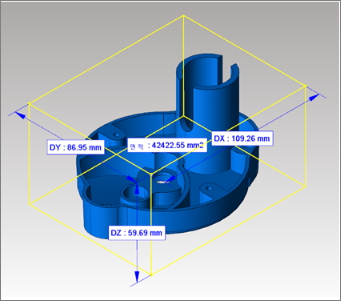

4. 옵션 설정 후 바운드 박스 측정 시 바운드 박스 치수와 면적 치수가 함께 측정된것을 확인 할 수 있습니다.

바운드박스-면적표시3

여기서 측정된 면적은 사각 바운드박스의 면적값 입니다.

감사합니다!
