MODView V9 과 OPR3D V5의 변경된 치수 측정 방법

안녕하세요 기술지원팀입니다.
오늘은 MODView V9 과 OPR3D V5 버전업 이후 변경된 분석탭에 대해 알아보겠습니다.

기존 분석 탭 기능 아이콘은 상세 메뉴창에 개별로 존재하였지만 버전업 후 분석탭은 4가지 탭으로 변경되었습니다.

1. 기존 분석 탭 (MODView V8 & OPR3D V4)

OPR3DV4_분석메뉴

2. 변경된 분석 탭 (MODView V9 & OPR3D V5 신버전)
: 측정 타입별로 그룹화 되었습니다.
1) 개체 측정: 길이, 반경, 직경, 3점반경, 두께, 홀깊이, 곡선곡률, 곡면곡률
2) 거리 측정: 두점거리, X/Y/Z 직선거리, 개체간 거리, 스로틀 홀
3) 각도 측정: 세점 각도, 직선 & 직선, 두평면 각도, 축 & 축, XY/YZ/ZX 평면각도, X/Y/Z 구배각도, 법선각도, 툴각도 B/C
4) 물적속성 측정: 바운드박스, 면적, 부피/무게, 무게중심

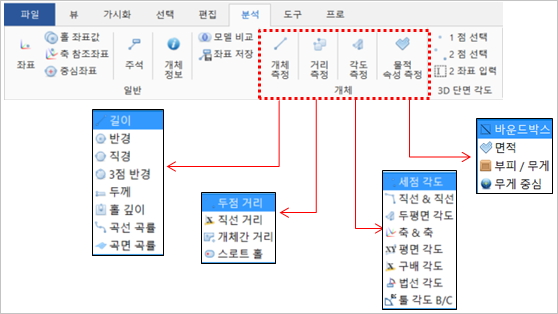

OPR3DV5_변경된_분석메뉴

[사용 예제]

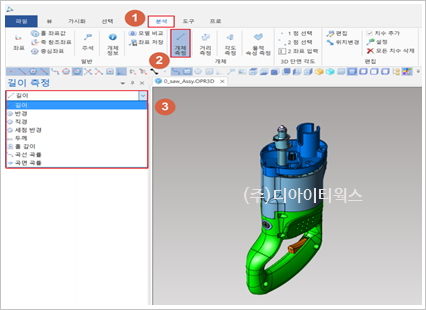

변경된 개체 측정 기능으로 개체속성의 사용법 입니다.

opr3d V5_변경된_개체측정법

감사합니다!
