[TIP] Pro-맞춤 바운드박스 활용법

안녕하세요. 디아이티 기술지원팀입니다.

이번 시간에는 Pro제품의 맞춤 바운드박스 기능에 대해 알아보겠습니다.

‘맞춤 바운드박스’ 기능은 모델이 기울어져 있을 경우에 기준축 변경을 하지 않고 원하는 방향에 대한 사이즈 측정이 가능한 기능입니다.



1. ‘맞춤 바운드박스’ 기능을 선택하면 좌측에 ‘방향’이라는 옵션이 있습니다.

2. 방향 옵션에 따라 다른 측정 값이 측정됩니다. 방향을 지정한 후 모델을 선택, 마우스 오른쪽 버튼 ‘선택 완료’ 합니다.

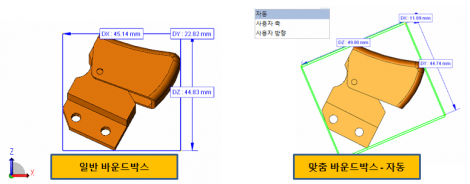

: 맞춤 바운드 박스 – 자동은 사용자가 원하는 방향으로는 아니지만 ‘일반 바운드박스’ 보다는 기울어진 형상에 대한 사이즈를 좀 더 정확하게 측정합니다.



3. ‘사용자 축’은 원하는 방향에 대한 축을 미리 생성한 다음 선택하여 측정 할 수 있습니다.

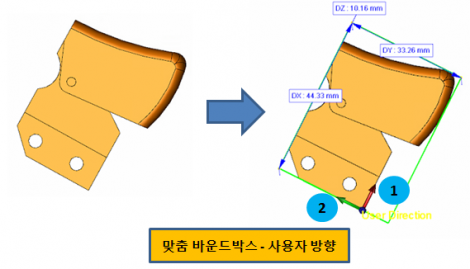

4. ‘사용자 방향’은 축을 생성하지 않고 사용자가 x축, y축 방향을 지정하여 가상의 축을 생성 후 측정 할 수 있습니다.

5. 제품 모델에 따른 방향 설정 옵션을 잘 활용하여 좀 더 편리하게 사용하시기 바랍니다.

---

From: 디아이티 기술지원팀
