[TIP] 축 참조좌표를 이용한 ‘높이’ 측정

안녕하세요. 이번시간에는 ‘축 참조좌표’ 기능을 이용하여 손쉽게 ‘제품의 높이’를 측정하는 방법을 알아보겠습니다.

1. 원하는 면에 축을 생성합니다.(주로 바닥면에 많이 생성합니다.)

2. [분석]-‘설정’ 옵션에서 ‘X좌표’, ‘Y좌표’를 OFF합니다.

3.[분석]-‘축 참조좌표’를 선택하고 생성한 축을 선택합니다.

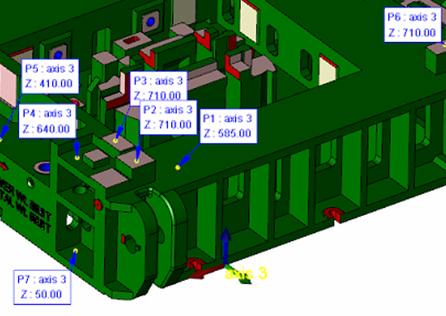

4. 축을 선택 한 후 높이 측정할 면들을 선택하면 바닥면을 기준으로 한 Z 값만 나오기 때문에 편리하게 높이 측정을 할 수 있습니다.

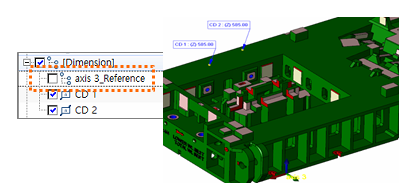

참고) 축 참조좌표가 편리한 점은 다른 좌표 기능은 측정할 때 마다 하나씩 생성되지만,

축 참조좌표는 하나로 묶여있기 때문에 on/off도 쉽고 한번에 삭제하기도 좋습니다.

높이 기능을 자주 쓴다면 지속적으로 ‘설정’을 누르면 불편하니 ‘빠른실행 도구모음’에 추가를 사용하거나

단축키로 설정하여 작업하면 편리하게 사용할 수 있습니다.

업무에 많은 활용 바랍니다.

From: 디아이티/(주)디아이티웍스 기술지원팀
