[TIP] 옵셋 평면 활용법
안녕하세요. 이번 시간에는 ‘Pro’제품에 ‘옵셋 평면’에 대해 알아보도록 하겠습니다.
옵셋평면은 말 그대로 선택한 면이나 솔리드를 원하는 거리 값을 입력하여 면을 생성하는 기능입니다.
방법에 대해 알아보겠습니다.
1. ‘옵셋 평면’ 아이콘을 누른 다음 개체를 선택하면 생성될 면이 미리보기 되어 나타납니다.

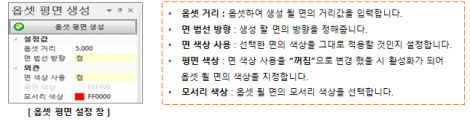

2. 좌측 설정 창에서 옵셋 거리 값과 생성할 방향, 기타 옵션을 정해줍니다.
3. 기타 설정을 마친 후 ‘옵셋 평면 생성’을 누르면 입력한 옵셋 거리 값 만큼 면이 생성됩니다.
주로 두께가 없는 Surface 데이터에서 실제 입혀질 두께만큼 옵셋하여 단면을 자르거나 측정할 때 사용됩니다.
업무에 활용하시기 바랍니다.
