[TIP] 다양한 축 활용 방법

안녕하세요. 이번 시간에는 축 기능에 대해 알아보도록 하겠습니다.
축을 생성하는 방법과 새롭게 생성한 축을 기준으로 기준축(원점)을 변경하는 방법, 생성한 축을 다른 프로그램에서도 확인 할 수 있게 변경해주는 ‘직선으로 변환’기능을 설명 드리겠습니다.

축을 생성하는 기능은 총 4가지이고, 각자 생성되는 방법은 조금 다릅니다.

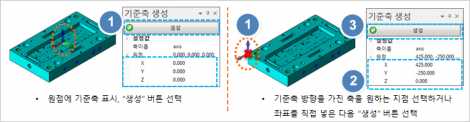

1-1) 기준 축 생성 : 원점에 축을 생성합니다. 그리고 원점 축 방향을 가진 축을 원하는 위치에 선택/입력하여 생성도 가능합니다.

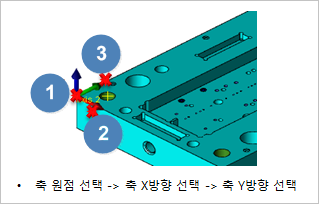

1-2) 3점 축 생성 : 축을 만들기 위해 세 지점을 선택합니다.

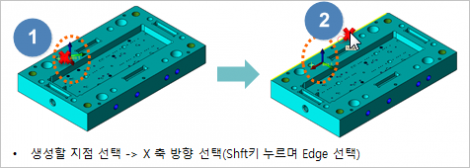

1-3) 2점 축 생성 : 축을 만들기 위해 두 지점을 선택합니다. 주로 직선위에서 축을 생성할 때 사용 합니다.

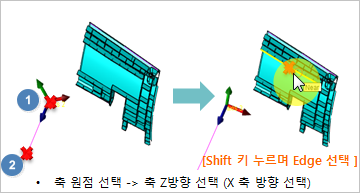

1-4) 법선 축 생성 : 선택한 지점에 수직한 축을 생성합니다.



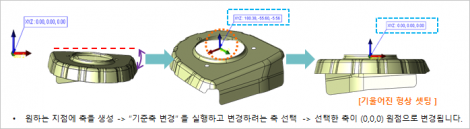

2) 기준 축 변경 : 제품의 기준축을 변경합니다. (원점 변경) 기울어진 데이터를 셋탕할 때 주로 사용합니다.

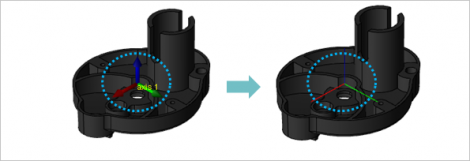

3) 직선으로 변환 : 축을 생성하고 stp등의 다른 파일형식으로 변환하여, 다른 프로그램에서 생성했던 축을 활용하고 싶을 때 사용합니다. 직선으로 변환 하지 않으면 OPR3D/MODView 에서 생성했던 축은 다른 프로그램에서 보이지 않습니다.

다양한 축 기능에 대해 알아봤습니다. 업무에 활용하시기 바랍니다.

---

from: 디아이티 기술지원팀
