[TIP] 새로 추가된 ‘선형거리’ 측정 방법

안녕하세요!
이번 시간에는 OPR3D V4 & MODView V8에 추가된 ‘선형거리’에 대해 알아보겠습니다.
‘선형거리’는 기준 축 방향이 맞지 않은 위치에 직선거리를 측정하려고 할 때 사용하게 됩니다.

아래 그림으로 예를 들어 보여드리겠습니다.

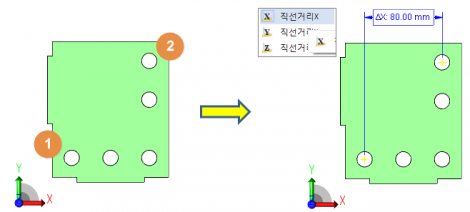

1. 우선적으로 모델과 기준축 방향이 맞을 때는 ‘직선거리’를 사용하면 원하는 값을 얻을 수 있습니다.

선형거리_1

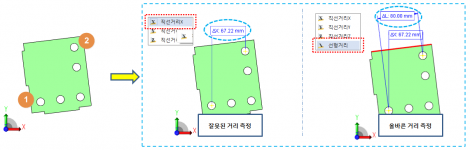

2. 모델이 기울어져서 기준축 방향이 맞지 않는 경우에는 ‘직선거리’로 측정하면 원하는 지점의 직선거리를
측정 할 수 없습니다. 새롭게 추가된 ‘선형거리’ 와 비교하여 보여드리겠습니다.

선형거리_2

3. 비교가 되셨나요? 그렇다면 ‘선형거리’ 측정 방법에 대해 알아봐야겠죠. 방법은 간단합니다.

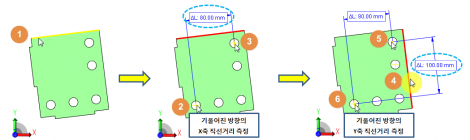

선형거리_3

3-1) 직선거리를 측정할 방향의 모서리를 선택합니다.

3-2) 측정할 지점을 선택합니다.

3-3) 측정할 방향을 변경하려면 키보드 ‘ESC’키를 누른 다음 다시 방향을 선택하여 측정하면 됩니다.

기존에는 기준축을 변경해야지만 측정이 가능했습니다.

이젠 새롭게 추가된 ‘선형거리’로 보다 쉽게 측정하시기 바랍니다.

업무에 적극 활용하시기 바랍니다. 감사합니다.

from: (주)디아이티웍스 기술지원팀
