[TIP] 여러개의 파트가 하나의 파트로 묶여 있을 때

안녕하세요. 디아이티 기술지원팀 입니다.

이번시간에는 여러개의 파트가 하나의 파일로 묶여서 올 경우 원하는 모델을 선택하여 작업하는 방법에 대해 알아보겠습니다.

[편집]-‘쉘 분해’ 라는 기능이 있습니다. ‘쉘 분해’는 묶여있는 솔리드 파트를 개별의 면으로 분해할 수 있는 기능입니다.

사용자가 원하는 솔리드 파트로 나눠지는 것은 아니고, 개별의 면으로 나눠지기 때문에 별도의 작업을 해주셔야 합니다.

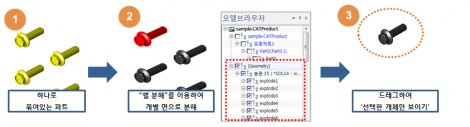

1. 하나로 묶여있는 파트를 불러옵니다. 개별로 선택되지 않고 전체 파트가 선택이 됩니다.

[편집]-‘쉘 분해’ 를 선택합니다. 분해 할 파트를 선택하고, 마우스 오른쪽 버튼에 ‘쉘 분해’를 선택합니다.

2. 전체 파트가 선택되던 형상이 개별 면으로 분해 된 것을 확인 할 수 있습니다.

(원본 솔리드는 자동으로 숨겨지며, 면으로 나눠진 Geometry가 생성되어 있습니다.모델브라우저 참고)

3. 개별의 면이기 때문에 원하는 형상을 마우스 드레그나 잘 선택하여 화면에 띄운 다음, 치수 작업이나 이미지 작업을 하시면 됩니다.



이 방법 이외에는 설계자에게 다시 솔리드 구조를 분할해서 전송하도록 요청해야 합니다.

이상입니다. 업무에 활용하시기 바랍니다.

from: 디아이티 기술지원팀
