[신버전] OPR3D V4 & MODView V8의 버전업 내용

신버전의 버전업된 내용은 아래와 같습니다.

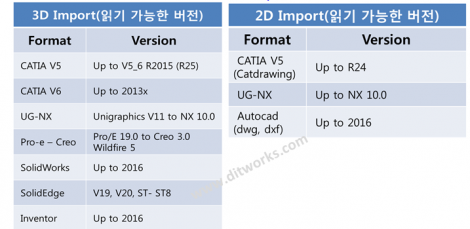

1.[기능 추가] 읽기 파일의 버전이 업그레이드 됐습니다. (Import)

2. [기능 추가] 이미지 캡쳐 파일 저장시 ‘PNG’ 파일 포맷 추가

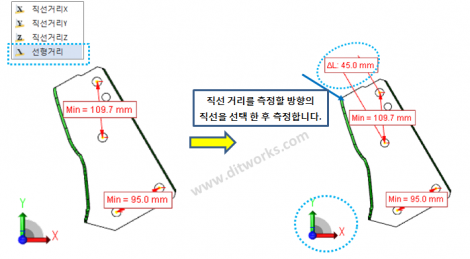

3. [기능 추가] 직선거리 항목에 ‘선형거리 ‘ 측정 기능 추가

: 기준 축 방향이 맞지 않은 위치에 직선거리를 측정하려고 할 때 사용하게 됩니다.

: 직선거리, 수직최단거리 만으로 측정 할 수 없는 기울어진 제품에서 많이 사용하게 됩니다.

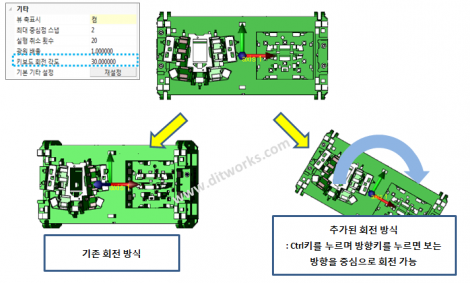

4. [기능 추가] 보는 방향을 중심으로 회전 기능 추가 ( Ctrl + Left, Right )

: [환경설정]-“키보드 회전 각도”를 통해 키보드 방향키로 회전이 가능합니다.

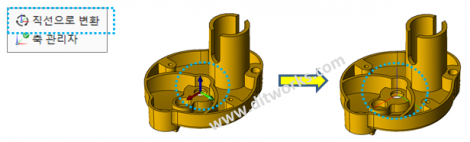

5. [기능 추가] 축을 ‘직선으로 변환’ 기능 추가

: 축을 생성하고 다른 파일형식으로 변환하여 모델러에서 오픈하여 생성했던 축을 활용하고 싶을때 사용.

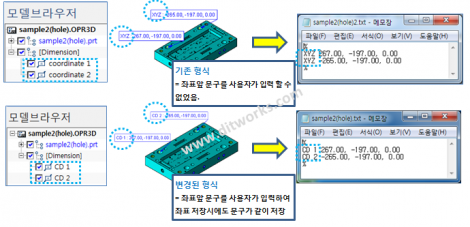

6. [기능 추가] 좌표 치수(‘좌표’, ‘중심좌표’) 생성시 트리에 나타나는 이름과 화면에 표시된 내용이 일치하도록 변경

: ‘분석’->’설정’ 부분에서 ‘좌표 치수 이름’ 으로 입력값 수정 가능(CD=Coordinate)

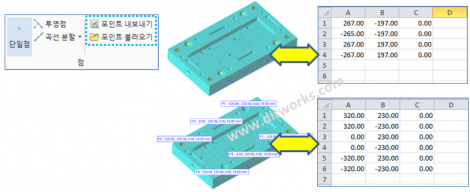

7. [기능 추가] 포인트 Import / Export 기능(엑셀파일로 저장)

: 홀 좌표도 엑셀 파일로 저장 가능, 포인트 내보내기, 엑셀로 저장된 포인트를 가져올 수 도 있습니다.

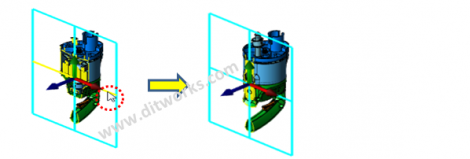

8. [기능 추가] 단면 평면 조정 가능

: 평면 라인으로도 평면 이동 가능(기존에는 축으로만 이동)

: 더블 클릭시 평면 방향 변경 가능(기존에는 ‘평면 방향’->’역방향’을 눌러야지만 방향 변경 가능)

: 평면 사이즈 조절 가능(평면 엣지라인을 선택하여 조절)

9. [기능 추가] 변환 기능(평행이동, 이동, 복사, 회전, 대칭) 사용시 기존 선택 사항이 유지

: 모델을 먼저 선택한 후 변환 기능을 누르면 기존에는 선택이 해제되어 불편했던 부분이 개선되었습니다.

10. [기능 추가] 이름으로 검색, 색상으로 검색, 속성으로 검색시 Modaless 형식으로 전환

: 기존에는 검색을 이용하면 검색된 창이 활성화 되어있어 검색창을 닫아야지만 화면 뷰 이동/회전 등이 가능했습니다. 이젠 검색된 창이 켜져있어도 화면 조작이 가능합니다.

11. [기능 개선] 레이어 선택 사항이 다른 편집 기능과 연계되어 사용 할 수 있도록 수정

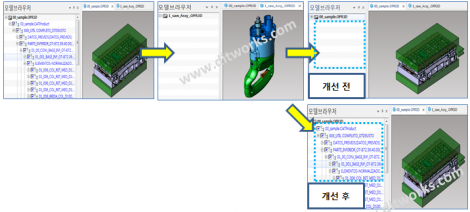

12. [기능 개선] 여러 파일간 전환을 하더라도 모델 트리 상태가 유지되도록 변경

: 기존에는 다른 파일로 전환하였다가 작업하던 파일로 돌아오면 모델브라우저가 접어져 있어 사용자 불편

13. [기능 개선] 3D에서 치수 측정 후 프린트 출력시 깨지는 현상 수정



  [2D Functions]

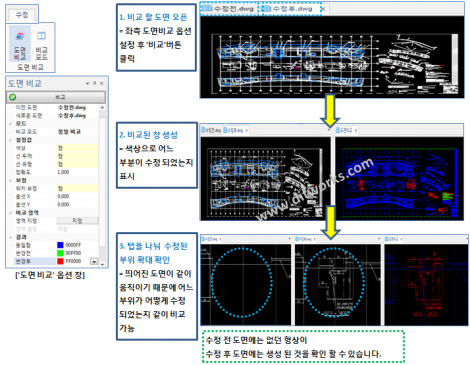

1. [Pro 기능 추가] 2D 도면 비교(Compare) 기능 추가

: 수정 전 도면과 수정 후 도면을 오픈하여 어느 부분이 수정되었는지 색상으로 확인 할 수 있습니다.



   [MODView-Tran / OPR3D-Tran Functions]

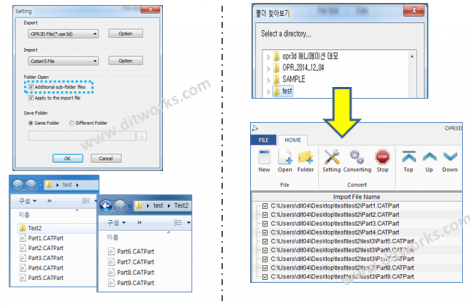

1. [OPR3D-Tran 기능 추가] 폴더 Open 시 최상위 폴더를 선택하면 하위 폴더에 있는 파일들도 같이 Load되어 변환 할 수 있도록 옵션 추가

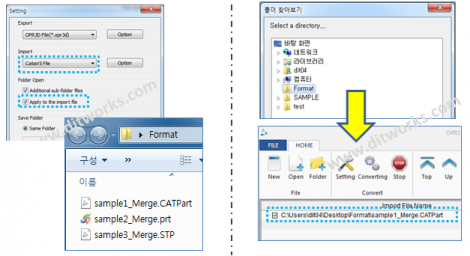

2. [OPR3D-Tran 기능 추가] 폴더 Open 시 폴더 내에 다양한 확장자 형식에서 원하는 파일 확장자(Import 옵션 선택 형식)만 Load 될 수 있도록 옵션 추가

감사합니다!
