[TIP] NC데이터와 모델을 함께 읽어서 활용하는 방법입니다.

안녕하세요.  이번시간에는 NC데이터와 모델을 함께 읽어서 활용 방법에 대해 알아 보겠습니다.

요즘은 3D설계에서 1차 공구 출동확인은 거치지만 OPR3D에서도 3D모델과 NC데이터를 함께 열어

간단히 확인해 볼 수 있기 때문에 공구 출동 예상이 되는 부분은 2차 확인이 가능해서 더 안심하고 작업 할 수 있습니다.
읽기를 지원하는 NC파일 형식은 *.nc *.cnc *.tap *.274파일 입니다.

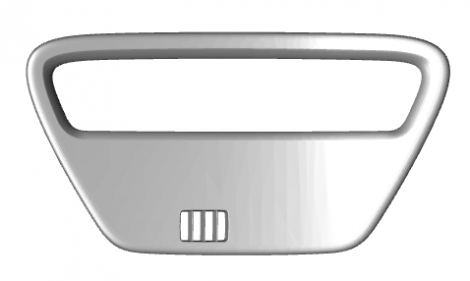

1. 3D 모델을 오픈합니다.

(nc데이터를 먼저 열어도 상관없습니다.)

nc데이터활용_1

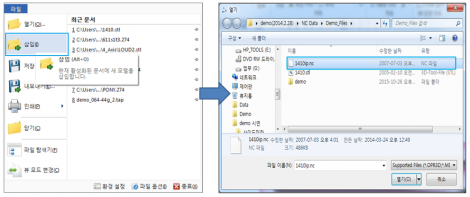

2. [파일]-[삽입]을 눌러 ‘nc데이터’를 선택하면 모델과 nc데이터가 겹쳐집니다.

(nc데이터를 ctrl키 누르며 화면으로 드레그해도 어셈블리됩니다.)

읽기를 지원하는 NC파일 형식은 *.nc *.cnc *.tap *.274파일 입니다.

nc데이터활용_21

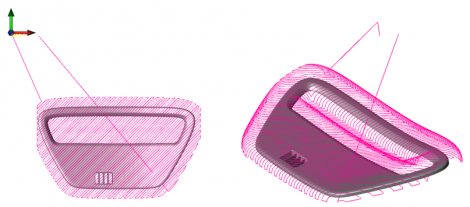

3.  겹쳐진 데이터로 start point 확인이나 대략적인 충돌 예상부분을 확인 할 수 있습니다.

nc데이터활용_3

간단하게 살펴본 NC데이터 활용법 이었습니다. 감사합니다.
