[TIP] Pro 제품의 두께 해석 활용법

OPR3D-Pro와 MODView-pro를 이용하면 두께 변화가 다양한 제품의 두께해석을 간편하게 할 수 있습니다.

OPR3D-Pro는 뛰어난 기능의 OPR3D-STD 기본 제품의 모든 기능을 포함하며,

더욱 특화된 기능인 두께해석, 간섭체크, 구배/언더컷해석, 3D 동영상 생성, 자동 분해등의

3D뷰어에서 보기 더문 수준 높은 기능을 지원합니다.

이번에는 OPR3D-Pro를 사용하여 두께 해석을 살펴 보기로 하겠습니다. (MODView-Pro도 동일함)

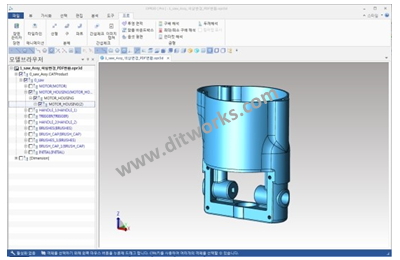

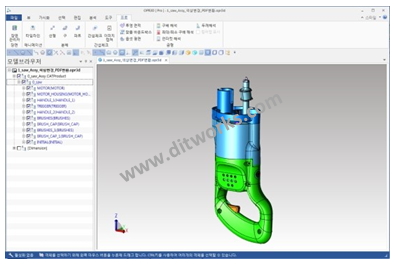

1) 읽어들인 3D 형상에서 두께해석이 필요한 파트를 선택합니다.
opr3d-pro_두께해석_1 (1)

opr3d-pro_두께해석_2 (1)

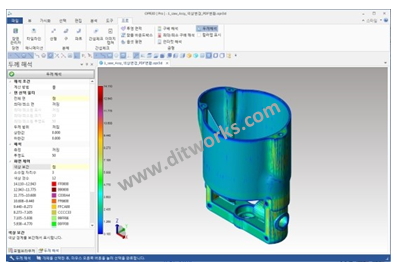

2) 선택을 완료하면 두께 해석이 실행되어 결과 화면이 색상별 그래픽으로 화면에 나타납니다.
두께 해석 방법은 “광선”과 “볼”의 2가지 중에서 선택하여 적용이 가능합니다.
이번에는 “볼”방식으로 두께해석을 진행하였습니다.
opr3d-pro_두께해석_3 (1)>

3) 표시되는 색상의 갯수를 12->7가지로 옵션을 조정하였을때 나나나는 두께 해석 화면 입니다.
opr3d-pro_두께해석_4 (1)

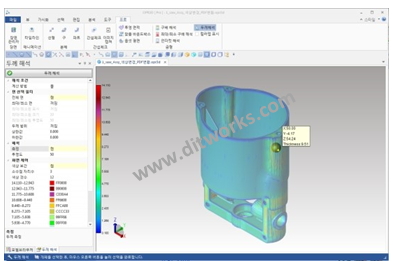

4) 측정 옵션을 선택하여 마우스의 위치를 이동하면 마우스 위치에 실제 좌표값과 두께값이 실시간으로 나타납니다.
opr3d-pro_두께해석_5 (1)

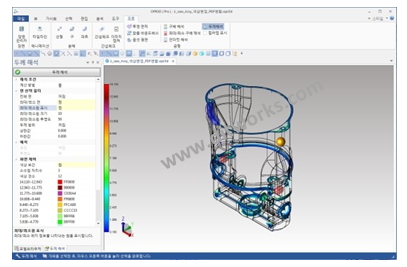

5) 최소/최대값의 위치와 최대/최소값 위치에 볼을 함께 표시하도록 옵션을 조정하였습니다.
opr3d-pro_두께해석_6 (2)

간단하게 OPR3D-Pro와 MODView-Pro의 두께해석 기능을 살펴 보았습니다.
