[공지] STEP파일 오픈 관련 건

안녕하세요. 이번시간에는 Step파일 오픈 관련하여 공지드릴게 있습니다.

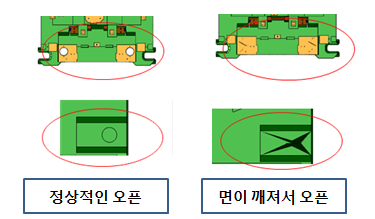

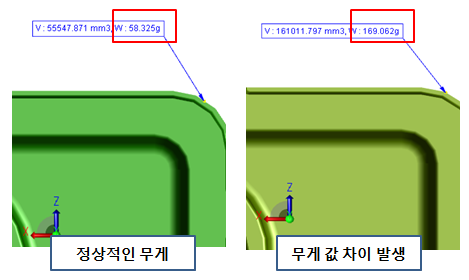

간혹 Step파일을 오픈해보면 면이 깨져보이는 현상이 나타나거나 무게값이 다르게 나오는 현상이 발생합니다.

이유는 변환 과정에서 면 벡터방향이 다르게 변환되는 경우가 있다고 합니다.
아래 설정 방법대로 해주시면 면이 제대로 올라오고 무게측정도 제대로 측정이 가능합니다.

1. [파일]->[파일옵션]을 선택합니다.

2. “Import”부분에 “Step”을 선택하고, 설정에 “면, 모서리 방향 수정”을 체크합니다.

<

위 설정을 마친 후 다시 오픈하여 작업하면 정상적인 오픈, 측정이 가능합니다.

이 내용은 전체 파일에 대한 오류가 아니고, 일부 step파일에만 발생하는 문제입니다.
