[MODView V7.6.0과 OPR3D V3.6.0 R20150409] 개선사항]

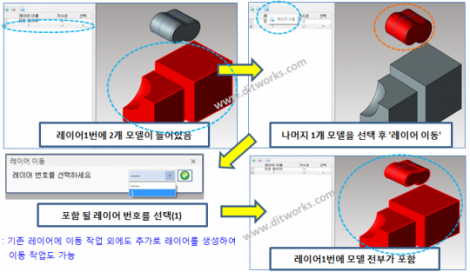

1. [기능 추가] 레이어 생성, 삭제, 이동 기능
2. [기능 추가] 레이어 필터 기능 추가

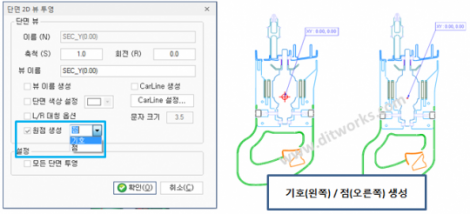

3. [기능 추가] 단면 2D 투영 시 원점 생성 기능 추가
: 단면 2D투영 시에도 기준 원점을 기호나 점으로 표현할 수 있습니다.

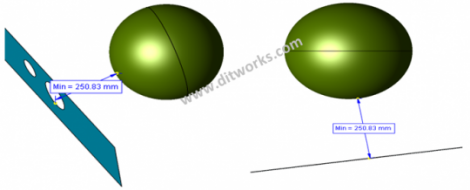

4. [기능 추가] ‘수직 최단 거리’ 기능에 Plane과 Surface 간의 최단거리 측정 기능 추가
: 기존에는 ‘수직 최단거리’로 평면과 곡면의 수직거리를 측정 할 수 없었습니다.

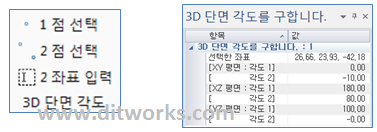

5. [기능 추가] 3D 단면 각도 계산 기능 추가
: [분석]-> 3D 단면 각도( 1점 선택 / 2점 선택/ 2좌표 입력)
6. [기능 추가] ‘선택된 개체만 보이기’ 명령에 단축키 추가 ( F7 )
: 자주 사용하는 기능인 ‘선택한 개체만 보이기’ 의 기본 단축키가 “F7″로 추가 되어 편리하게 단축키로 사용가능

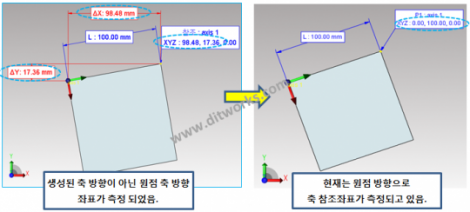

7. [기능 개선] 축 참조좌표가 생성한 축방향이 아닌 원점 방향으로 측정되던 현상 개선
: 축 이동, 회전, 반전 시켰을 때도 축 참조 좌표 실시간 반영
8. [기능 개선] 투영 면적 계산 시 결과 단위계가 화면에 표시되는 치수에도 적용되도록 수정
: mm2 -> cm2 등 투영면적 단위계를 변경하면 화면에 표시되는 면적 단위계도 자동 변경됨

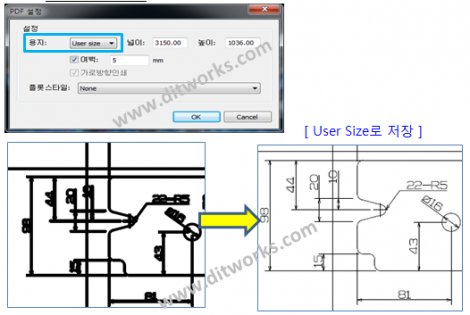

9. [기능 개선] CATIA에서 PDF 변환한 것과 OPR3D에서 PDF로 변환한 도면이 차이가 있었음.
확대시 선이 두껍게 표시되어 잘 보이지 않았던 현상 개선 됨
: 용지를 User size로 설정하고 저장하면 CATIA와 같은 크기로 변환됨.(확대시 문제점 해결됨)

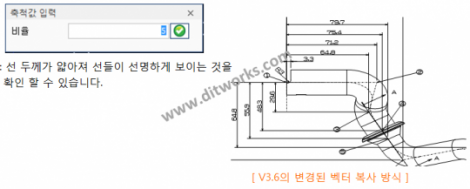

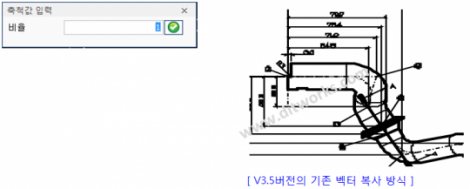

10. [기능 개선] 2D 데이터를 “벡터복사”로 엑셀등에 붙여넣고 확대하면 글씨나 형상 등이 깨지지 않도록 개선
( 2D 도면의 길이가 굉장히 큰 경우)
: 벡터 복사시 Scale값을 입력할 수 있도록 함. ( Enter 키 사용)
11. [기능 추가] OPR3D-Tran에 Stop 기능 추가 (OPR3D-Tran 제품 Only)
: 변환 중 시간이 많이 소요되는 파일을 Stop 기능으로 중지할 수 있습니다.
12. [기능 개선] 간섭체크 시 멈춤 현상 수정
: 모델 파트가 많거나 데이터 용량이 큰 경우 간혹 간섭체크 시 멈추는 현상이 있었는데 개선되었습니다.
13. [기능 개선] 2D 도면 PDF 저장시 monochrome 체크 시 적용 안 되는 오류 수정.
: 컬러가 적용된 2D도면을 흑백의 PDF 파일로 저장할 수 있는 monochorme 옵션 추가
[ MODView V7.7.0과 OPR3D V3.7.0 R20150513] 개선사항]

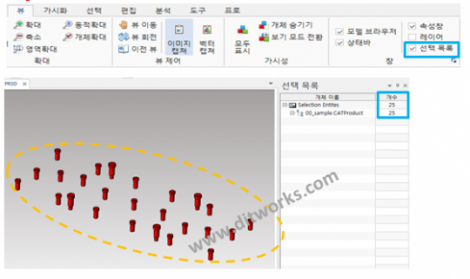

1. [기능 추가] 선택 목록 기능 추가 ( ‘뷰’ 탭에서 ‘선택목록’ 체크박스 선택 )
: 선택된 엔티티들의 개수를 확인 할 수 있습니다. 선택 엔티티를 다양하게 활용할 수 있습니다.
(Edge와 face는 계산되지 않습니다.)

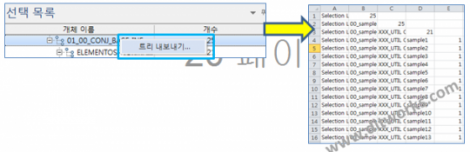

: 선택된 엔티티들의 트리를 내보낼 수도 있습니다.

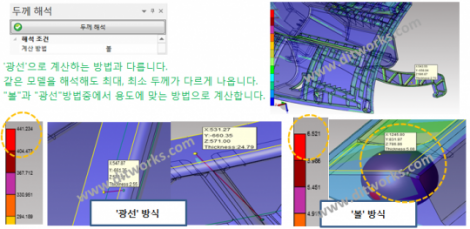

2. [Pro 기능 추가] 두께해석 방법 중 ‘볼 해석’ 기능 추가
: R값의 두께 측정이 어렵거나, 가장 얇은 두께와 가장 두꺼운 두께가 얼마나 되는지 확인 할때 편리합니다.
두께 해석이 완료되면 특정 부위를 선택하여 개별 두께 측정도 가능합니다.(이때 볼 표시됨)
3. [기능 개선] 저사양 그래픽 카드를 위해 기본 디스플레이 드라이버를 opengl2에서 opengl로 변경합니다.

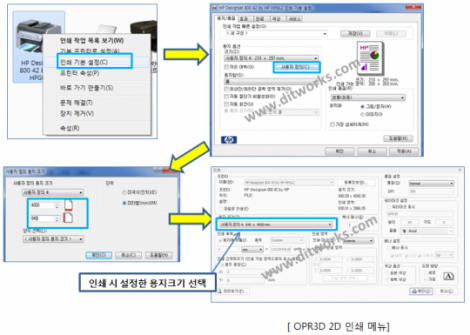

4. [기능 수정] 길이가 매우 긴 2d 도면을 플로터로 인쇄 시 인쇄영역 사이즈를 설정하지 못했던 부분 개선
: 용지 사이즈의 설정은 반드시 제어판의 ‘장치 및 프린터’에서 설정해 주어야 합니다. (사용자 정의)
5. [기능 수정] Catia V5 2D Catdrawing 일부 파일 오류 수정
6. [Pro 기능 수정] 애니메이션 AVI 파일 생성시 일부 구간이 제대로 만들어지지 않는 현상 수정
