OPR3D V3.5 & MODView V7.5 버전업 내용

1. [기능추가] 읽기(Import) CAD 버전 업그레이드

: 3D Import (Windows-XP Version은 제외)
Solidworks 2015, JT 10, parasolid 27, NX 10 (Beta)

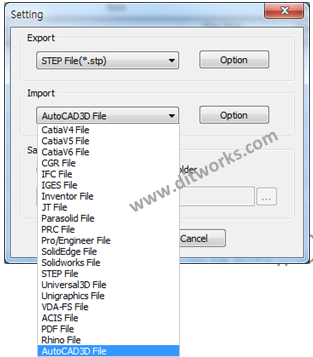

2. [기능 추가] OPR3D Tran에서 DWG 3D 변환 기능 추가
버전업3_5_0_1

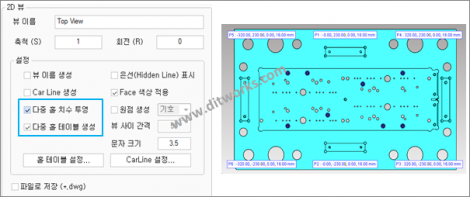

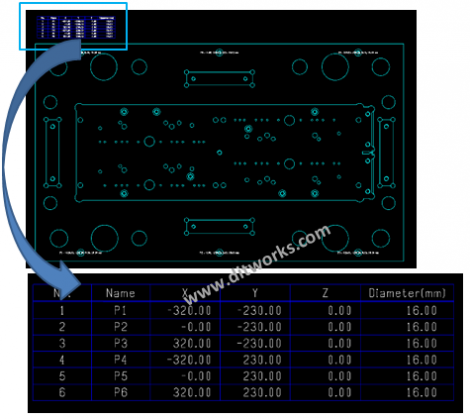

3. [기능 추가] 측정된 홀 좌표값 2D투영하여 홀 테이블 작성
: [도구]-[2D뷰 투영] “다중 홀 치수 투영”, “다중 홀 테이블 생성”체크하면 홀 좌표가 투영되며 자동테이블 작성
버전업3_5_0_2

버전업3_5_0_3

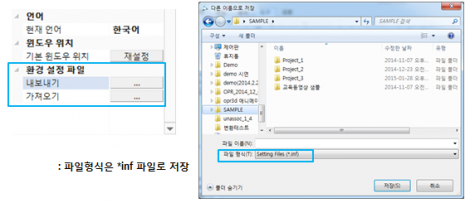

4. [기능 추가] 환경 설정 값 저장 기능 추가
: 파일을 열지 않은 상태에서 [환경설정]을 선택하면 가장 아래에 “환경 설정 파일”이 있고, 내보내기를 선택하면 지금 설정한 환경설정 값을 파일로 저장하여 다시 가져올 수도 있고, 다른 사용자에게 전달할 수도 있음.
버전업3_5_0_4

5. [기능 추가] 평행 이동시 축 방향을 기준으로 회전 기능 추가
: 평행 이동시 간단한 조작으로 회전도 가능 ( ctrl 키 사용 )
버전업3_5_0_5

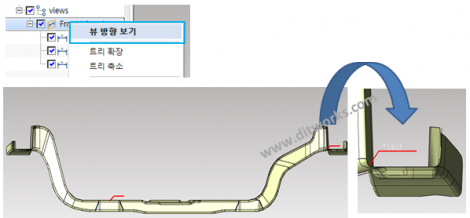

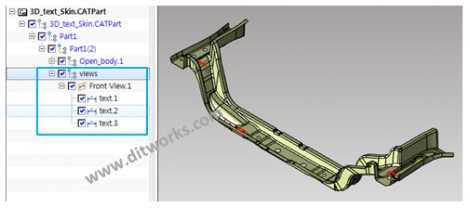

6. [기능 추가] PMI View를 트리에 표시 / PMI View 방향 보기 기능 추가
: 3D설계상에서 작성한 주석(PMI)을 모델 트리에 묶어서 표시
버전업3_5_0_6
: PMI View 방향보기를 통해 선택한 PMI방향 보기 가능
버전업3_5_0_7

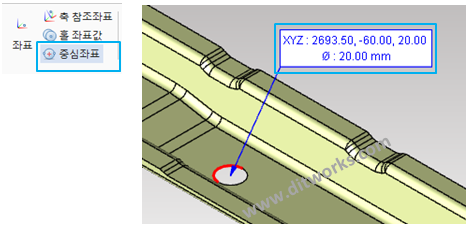

7. [기능 추가] 중심 좌표 기능 추가
: 홀 외곽라인만 선택하면 자동으로 중심좌표와 지름값이 표현
버전업3_5_0_8

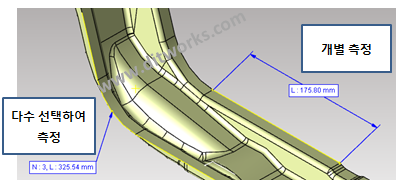

8. [기능 개선] 길이 기능시 곡선을 하나만 선택한 경우 바로 측정값이 표현되도록 수정
: 기존에는 하나를 선택해도 마우스 오른쪽 버튼 “선택 완료”를 눌러야 하는 불편함이 있었음.
: 하나를 선택하면 바로 길이가 표현이 되고, 다수를 ctrl키를 누르며 선택한 후 “선택 완료”하면 총길이 값 표현
버전업3_5_0_9

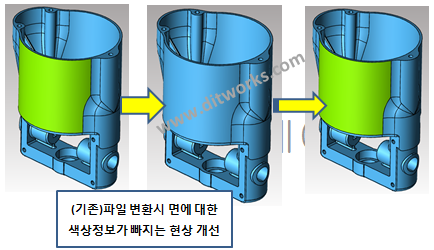

9. [기능 개선] 원본데이터 색상정보가 STEP, IGES, X_T 저장하면 반영되지 않는 현상 수정
: 파일 변환시 개별 면에대한 색상정보가 반영되지 않는 부분 개선
버전업3_5_0_10

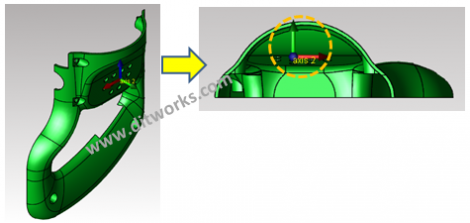

10. [기능 개선] 기준축 변경시 원점이 된 축이 화면 중앙에 표시되도록 변경
버전업3_5_0_111

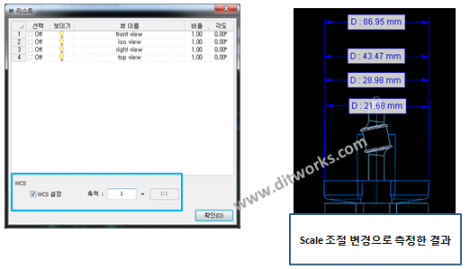

11 [기능 추가] 2D WCS View 선택 기능, Scale 변경 기능 추가
: [도구]-[뷰 리스트]-[WCS 설정]-[축척]에서 변경 가능
버전업3_5_0_12
12. [기능 추가] 2D 상태바에 활성화 뷰 Name & Scale 표시 기능
: 현재 활성화된 뷰의 Name과 Scale을 표시 합니다.
버전업3_5_0_13

13. [기능 추가] 2D 도면 단위계 설정 기능 (Inch 단위계 / mm 단위계)
: [2D 환경설정-[도면 단위계] Inch 단위계 설정이 추가 되었습니다.
버전업3_5_0_14

DITworks 기술지원팀
support@ditworks.com
Tel: 02-2106-8989
