OPR3D V3 & MODView V7의 버전업 내용

신버전의 버전업된 내용은 아래와 같습니다.

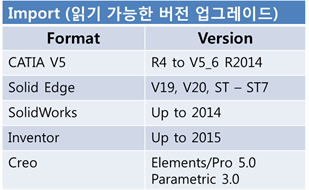

1. [기능 추가] Import 버전이 업그레이드 됐습니다.
versionup_1

2. [기능 추가] Import Option이 추가 되었습니다.
: Inventor : B-rep 모드 가능
versionup_2

: Step Import : 면 모서리 방향 수정(Heal Orientation), Surface Model 분리
versionup_3

3. [기능 개선] Graphic 속도 향상
: [환경설정]-“디스플레이 드라이버 “에 DirectX 11 지원이 가능하고 Dynamic Section 속도가 향상되었습니다.
versionup_4

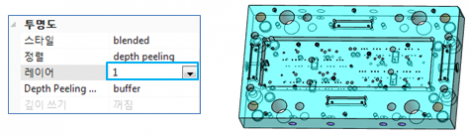

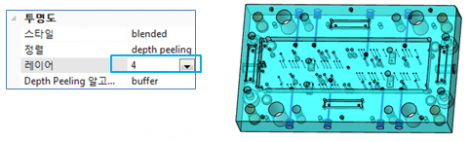

4. [기능 추가] 투명도 옵션 추가
: 다중 레이어 지원으로 디테일한 투명도로 조절이 가능하며 속도도 예전보다 훨씬 향상 되었습니다.
(디스플레이 드라이버 “Open Gl, Win GDI” 에서는 적용되지 않습니다)

versionup_5
versionup_6

5. [기능 추가] 모든 단면 “단면뷰” 기능 추가
: 현재 평면이 위치한 곳에 단면을 개별 팝업창에 띄어 이동하며 실시간으로 단면을 확인 할 수 있습니다.

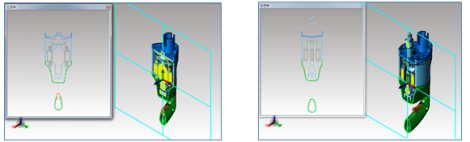

versionup_7 : “단면뷰 보이기” 를 “켬” 하면 개별 팝업창이 나타납니다.

versionup_8
versionup_9

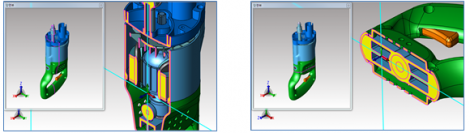

: “모두 보기” 를 “켬” 하면 개별 팝업창에 나타난 단면이 원래 모델로 나타납니다.
모델을 확대해서 단면을 자르는 경우 어느 위치가 잘리고 있는지 확인 할 수 있습니다.
versionup_10
versionup_11 : “CarLine보이기”를 “켬”하면 팝업창에 카라인이 표시 됩니다.
versionup_12

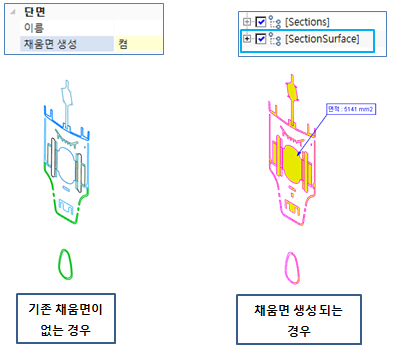

6. [기능 추가] [단면]-“채움면 생성” 추가
: 단면 옵션에 “채움면 생성” 을 “켬”으로 하면 단면을 생성한 후에 단면 내부가 채워져 있어 단면의 면적값을 구할 수 있습니다.
모델브라우저 트리에서 “Section Surface” 항목이 생성됩니다.
versionup_13

7. [기능 추가] [도구]-[2D 뷰 투영]시 사용자 정의 항목 추가
: 사용자 정의를 이용해 원하는 뷰를 여러 개 선택하여 투영 할 수 있습니다.
versionup_14

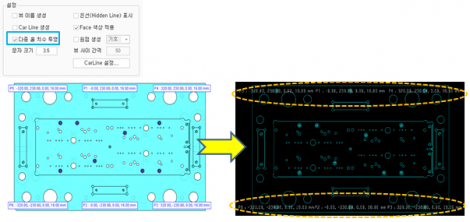

8. [기능 추가] [도구]-[2D 뷰 투영]시 MultiHole 치수 2D 투영 가능
: 2D뷰 투영 선택 후 “다중 홀 치수 투영” 을 체크하면 측정한 홀 좌표값을 2D로 투영 할 수 있습니다.
versionup_15

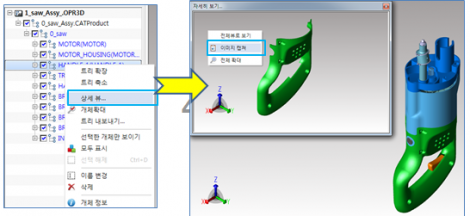

9. [기능 추가] [모델브라우저]-[상세뷰] 에 이미지 캡쳐 기능 추가
versionup_16

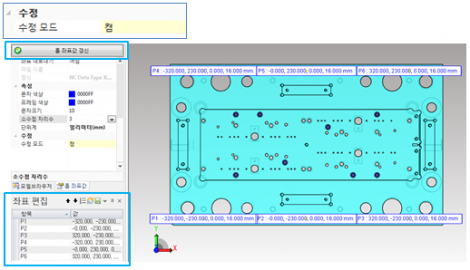

10. [기능 개선] [분석]-[홀 좌표 값] 측정 기능 개선
: 홀 좌표 수정/편집이 가능(접두사, 번호 수정 및 치수 삭제)
versionup_17
: “홀 좌표 값” 명령을 끝낸 후에도 모델브라우저에 추가가 되어있어 홀 좌표 수정이 가능
versionup_18

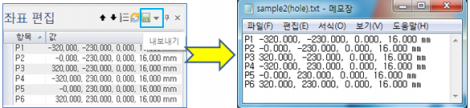

: 홀 좌표 출력 가능
versionup_19

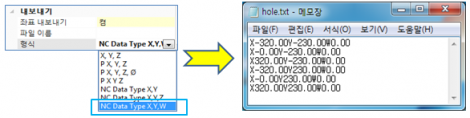

: 좌표 내보내기시 형식 “NC Data Type X, Y, W” 포맷 추가
versionup_20

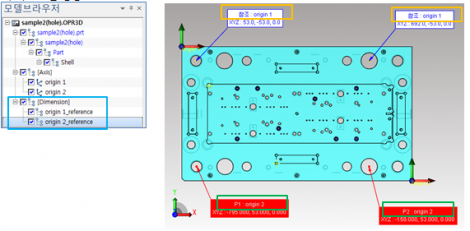

11. [기능 개선] [분석]-[축 참조좌표 ] 측정 기능 개선
: 축 좌표 그룹 생성
versionup_21

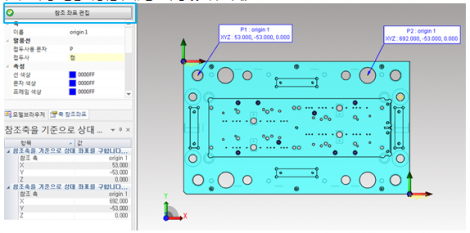

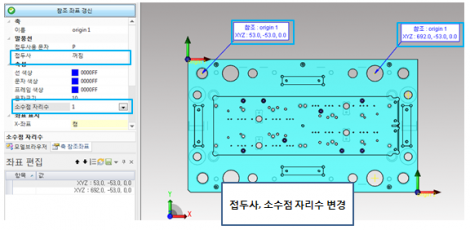

: 축 좌표 수정/ 편집 기능(접두사, 번호 수정 및 치수 삭제)
versionup_22
versionup_23
: 참조 좌표 시작 일련 번호 설정 옵션 추가
versionup_24
: 좌표 내보내기시 “축 정보 저장” 가능
versionup_25
: 축 참조 좌표 출력 가능
versionup_26 versionup_27

12. [기능 추가] [도구]-[평면 & 평면] 평면 교차선 만들기 기능 추가
: 선택한 두 평면간의 교차선 만들기 가능
versionup_28

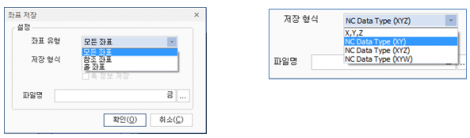

13. [기능 추가] [분석]-[좌표 저장] 기능 개선
: 모든 좌표 저장 / 참조 좌표 혹은 홀 좌표만 출력 가능
: 각 좌표별 출력 형식 지정 가능
versionup_29

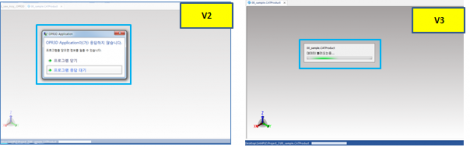

14. [기능 추가] Import / Export 시 윈도우 대기 메시지 활성화
: 기존에는 대기 메시지가 나오지 않아 파일을 오픈하고 있는 경우에도 프로그램이 제대로 작동하는지 확인하기가 힘들었습니다.
이제는 메시지로 확인이 가능합니다.
versionup_30

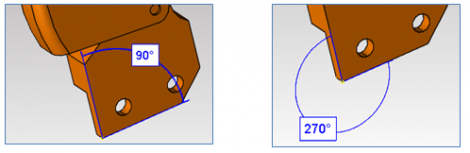

15. [기능 개선] 각도 측정시 측정된 각도의 반대 각도 측정 기능(Ctrl키)
versionup_31

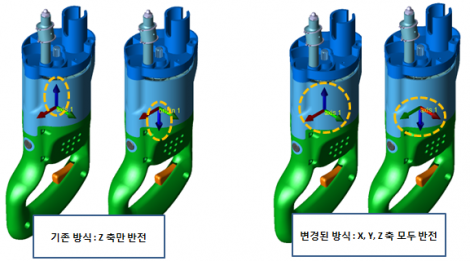

16. [기능 개선] [도구]-[축 반전] 축 반전 방식 변경
: 기존에는 축 반전을 사용하면 “z”축만 반전이 되었는데 이제는 “x, y”방향도 같이 변경이 됩니다.
※ 자칫 잘못 사용하면 큰 오류 작업을 할 수도 있으니 숙지하시기 바랍니다.
versionup_32

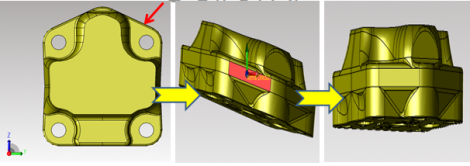

17. [기능 개선] [가시화]->[법선 뷰] 방향 변경 가능
: XYZ 축 방향이 아닌 선택한 면을 수직하게 볼 수 있는 법선뷰 기능에서 방향 선택이 가능하게 개선되었습니다. 면을 선택할때 Shift 키를 누르며 선택하면 가상의 축이 생성이 되고, X방향을 지정해줄 모서리를 선택하면 됩니다.
versionup_33

18. [기능 개선] DWG 파일 저장시 원 인식 문제 해결
:3D형상을 2D로 투영하여 DWG로 저장하거나, 2D catdrawing, 2D PRT파일을 읽어 DWG로 저장하면 AutoCad에서 원으로 인식을 못해 측정이 안됐던 부분이 개선 되었습니다.

19. [기능 추가] Network License Manager Update 기능 추가
: 서버에서 사용자 프로그램의 자동 버전업설치 가능

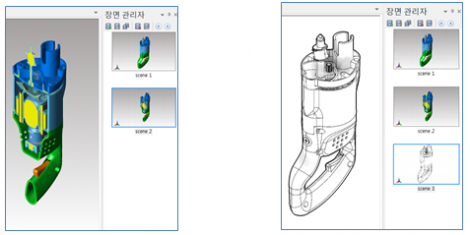

20. [Pro 기능 개선] [장면 관리자] 클리핑 상태 / Graphic 정보 저장 가능
: 클리핑 상태 장면 저장 가능
: 음영모드, 여러효과 장면 저장 가능
versionup_34

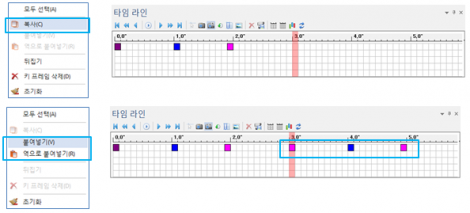

21. [Pro 기능 개선] [애니메이션] 편집 기능 추가
: 다중 Keyframe 선택하여 수정 가능(이동, 복사, 붙여넣기/역으로 붙여넣기, 삭제, 뒤집기)
versionup_35
versionup_36
: Graphic Keyframe 생성(음영모드, 뷰스타일 저장 가능)
: 키보드로 Keyframe 이동 가능(Ctrl + 화살표키)
: 액션 Keyframe과 다른 Keyframe이 동시에 작동하도록 변경

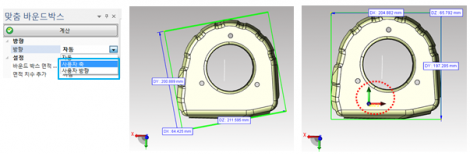

22. [Pro 기능 개선] [맞춤 바운드 박스] 옵션 추가
: 사용자가 만든 축과 사용자가 임의에 방향을 지정하여 Bound Box 계산 가능
versionup_37

23. [Pro 기능 개선] [언더컷] 기능 개선
: 일반 형식과 UG NX 형식으로 2개의 표시 방법 제공
versionup_38
: UG NX 형식
해석 방향과 같으면 0도, 직각이면 90도로 표시
언더컷 각도 범위, 0도, 90도 각각 3개의 범위로 나누어 표시
Table을 이용해서, 0도, 언더컷 각도 범위, 90도에 해당하는 면이 몇 개인지 표시

24. [Pro 기능 추가] [두께 해석] 기능 추가
: 두께해석 후 마우스 커서 위치에서 실시간 두께 계산 기능 제공
최대/ 최소 면 표시, 사용자가 설정한 두께 범위에 있는 면만 표시 가능
2~12개의 색상 개수 선택 가능
versionup_39

DITworks 기술지원팀
support@ditworks.com
Tel: 02-2106-8989
