[TIP] 투영면적을 측정하는 방법

안녕하세요. 이번 시간에는 투영면적을 측정하는 방법에 대해 알아보겠습니다.

현재 투영면적 기능은 기본 STANDARD 제품에는 포함되어 있지 않고,
PRO 제품에서만 활용 할 수 있는 기능입니다.
PRO에서는 투영면적을 제외하고 간섭체크, 장면저장, 언더컷해석, 두께해석 등의 작업이 가능합니다.

투영면적을 측정하는 방법에 대해 알아보겠습니다.

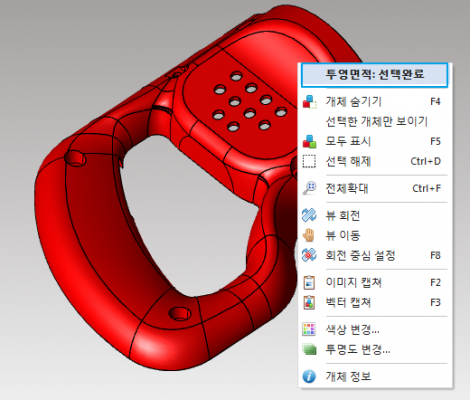

1. 측정할 모델을 선택하고 마우스 오른쪽 버튼을 눌러 선택완료 합니다.

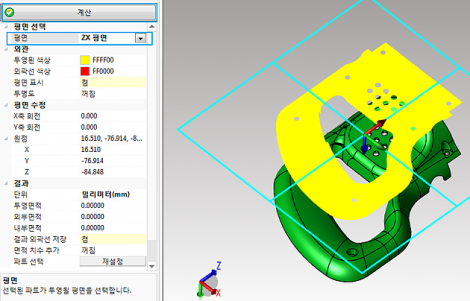

2. 좌측 설정 창에서 원하는 평면을 선택하고 가장 상단에 있는 “계산”을 누릅니다.

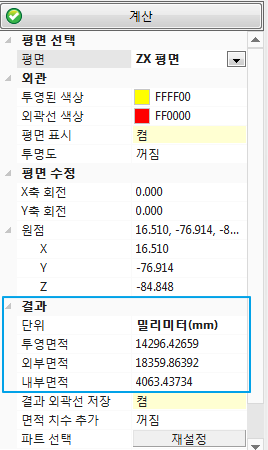

3. 좌측 설정창 아래 결과 값이 표시가 됩니다.

내부면적은 뚫린 부분에 대한 면적이고, 투영면적은 실제 투영된 제품에 대한 면적이며,
외부면적은 내부면적과 투영면적을 더한 면적입니다.

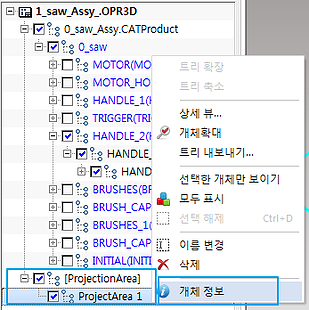

4. 모델브라우저를 보시면 ProjectionArea가 표시가 되고, 그 안에 ProjectArea 를 선택하여
개체 정보를 이용하여 다시 투영면적을 확인 할 수 있습니다.

투영면적 기능에 대해 알아봤습니다.

문의사항이나 데모지원이 필요하신 분들은 기술지원팀으로 연락바랍니다.
