[TIP] 기준축을 변경하여 기울어진 형상 셋팅하는 방법

안녕하세요. 이번에는 기울어진 형상을 셋팅하는 방법에 대해 알아보겠습니다.

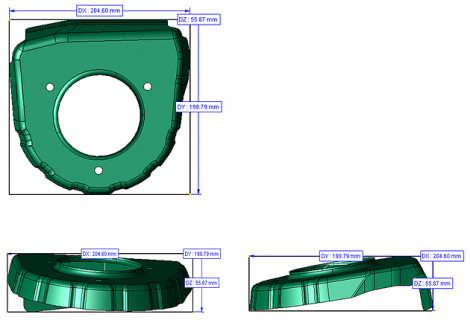

기울어진 형상을 불러 왔을 경우 치수 측정하면 원점 축 방향에 대한 값이 나오기 때문에 셋팅을 해줘야 합니다.

① 기준이 될 평면 위에 축을 만들어 줍니다. [도구->법선 축]

※ 3점 축을 이용하여도 무관합니다.

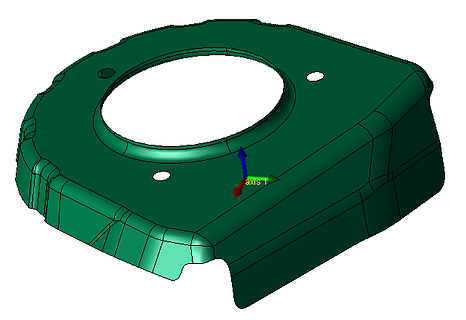

② 법선 축 생성

– 수직 축을 생성하고자 하는 면을 선택하면 Z축 방향으로 수직된 축이 생성됩니다.

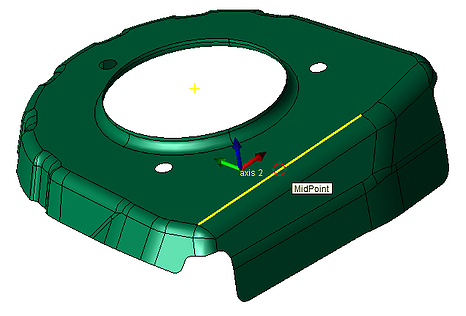

③ 생성된 축의 X방향 지정을 위해 근처 모서리 선을 선택합니다.

선택한 모서리와 X축(빨간 축)이 평행하게 변경 됩니다.

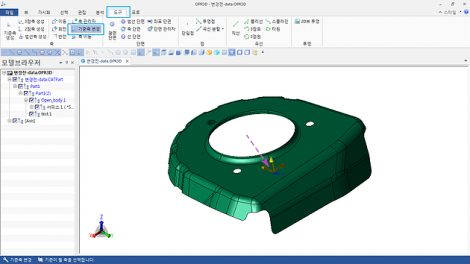

④ [도구]의 [기준축 변경]을 선택하고 생성한 축을 선택합니다.

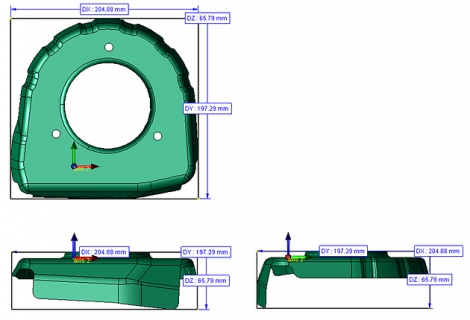

⑤기울어진 형상이 제대로 셋팅 됐습니다. 여러 뷰를 눌러 확인해 주고 치수 작업을 합니다.

—————————————————————————————————————–
