[TIP] OPR3D와 MODView에서 지원하는 파일 형식들

안녕하세요

저희가 고객들께 교육을 진행 할 때마다 가장 많이 궁금해 하시는 것이

어떤 파일들을 OPR3D와 MODView에서 열 수 있는지에 관련된 것 입니다.

그래서 오늘은 OPR3D와 MODView에서 읽거나 변환이 가능한 파일 형식에 대해서 소개해 드리려 합니다.

한눈에 보시기 편하도록 표를 만들었으니 그동안 궁금하셨던 점들이 해소가 되시길 바랍니다.

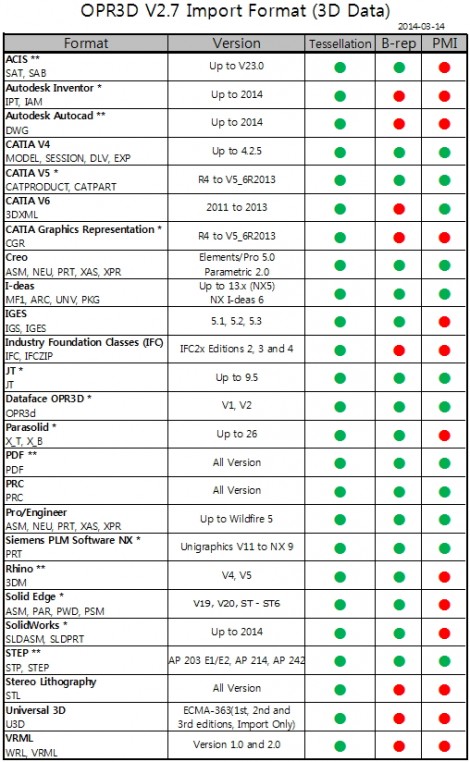

1] 아래의 표는 OPR3D와 MODView에서 읽기가 가능한 3D 파일의 형식들 입니다.

참고로 표에서 녹색 점은 읽기 가능, 빨간 색 점은 불가능 입니다.
예를 들어, CATIA V6의 경우 “Tessellation”으로 읽는 것은 가능하지만 “B-rep”으로 읽는 것은 불가능 합니다.

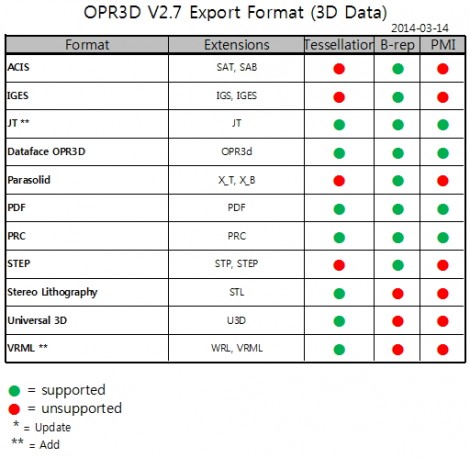

2] 아래의 표는 OPR3D와 MODView에서 “내보내기” 기능을 사용하여, 변환 후 저장 가능한 3D 파일의 형식들 입니다.

표를 보시면, Parasolid 형식으로 내보낼 때, 파일을 “Tessellation”으로 불러오면 내보내기가 불가능 하지만,
“B-rep”으로 불러온 파일은 변환이 가능하다는 사실을 알 수 있습니다.

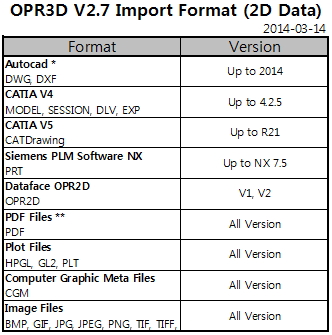

3] 아래의 표들은 읽거나 내보내기가 가능한 형식의 2D 파일 목록입니다.




















위의 표는 OPR3D에서 읽기가 가능한 2D 파일의 형식들 입니다.
이미지 파일을 읽을 수 있는 것이 눈에 띄는데요, 물론 이미지 파일을 읽은 후 대략적인 치수 측정 및
주석이 가능합니다.

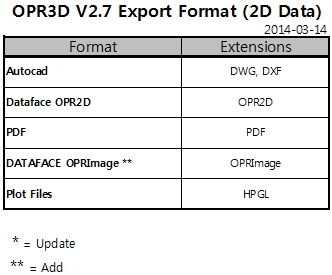

4] 아래의 마지막 표는 OPR3D와 MODView에서 “내보내기” 기능을 사용하여,
변환 후 내보내는 2D 파일의 형식들 입니다.

참고로, DWG, DXF 포맷은 [메뉴]-[파일옵션]의 “Export” 설정에서 내보낼 때 AutoCAD 버전을 지정할 수 있습니다.
즉 한번의 설정으로, 특정 AutoCAD의 버전으로 항상 내보낼 수 있다는 것이죠.

















OPR3D와 MODView에서 읽기/변환이 가능한 파일 형식, 충분한 도움이 되셨나요?

더 많은 정보를 원하시거나 궁금한 점이 있으시다면 기술지원팀으로 연락주시길 바랍니다.

---

디아이티 기술지원팀
