[TIP] 접하고 있는 곡선의 전체 길이 값을 측정하는 방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 개체의 접하고있는 곡선을 한번에 선택하여 길이값을 측정하는 “접하는 곡선” 에 대해 알아보겠습니다.

1. 길이

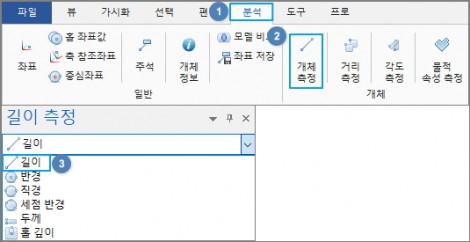

1) [ 분석 -> 개체측정 -> 길이 ] 를 선택합니다.

분석-길이-메뉴

2) 모서리 옵션에서 “접하는 곡선” 을 선택합니다.

길이-측정-모서리옵션-선택

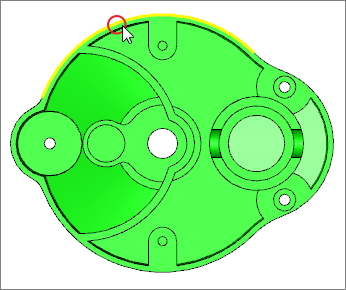

3) 개체의 선이나 곡선을 선택합니다.

길이-측정-개체곡선-선택

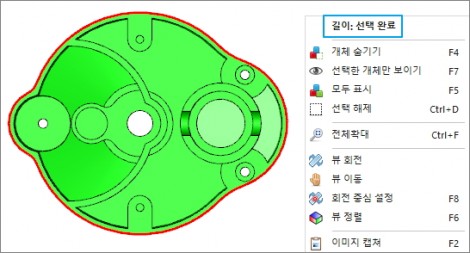

4) 선택한 선의 접하고있는 곡선이 한번에 선택된 것을 확인할 수 있으며 마우스 오른쪽 버튼 누르고 “길이:선택 완료”를 선택합니다.

길이-측정-측정완료-선택

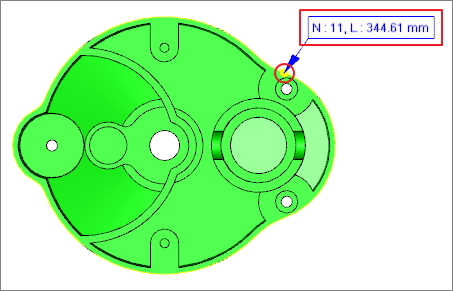

5) 측정된 길이 값은 작업자가 원하는 개체의 위치 포인트를 선택시 확인할 수 있습니다.

길이-측정-포인트선택

감사합니다!


디아이티 기술지원팀
